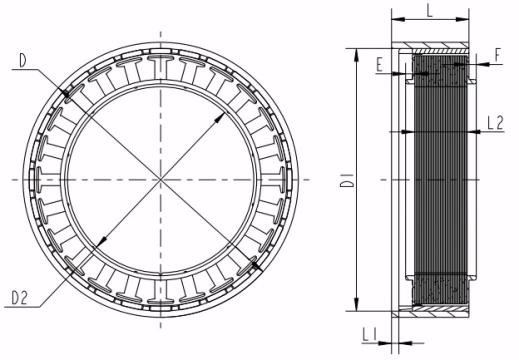

转子外径D

75.4mm

±0.15

导磁环内径D1

72mm

0/+0.05

导磁环长度L

21.2mm

±0.1

转子粘接尺寸L1

2mm

±0.3

定子内径D2

51mm

-0.02/+0.05

定子长度L2

14.35mm

±0.2

非出线端高度E

3mm

MAX

出线端高度F

5mm

MAX

介电强度

( Dielectric   Strength )

1000VAC/1S

绝缘电阻

 ( Insulation Resistance )

100MΩ, 500VDC

环境温度

( Ambient   Temperature )

-20°C   ~   +50°C

绝缘等级

(Insulation   Class)

Class F

白色  ( White )

 F46 0.12mm^2

NTC

白色  ( White )

NTC

黄色  ( Yellow )

漆包线直出套PI管

U相 (   Phase U )

红色  ( Red )

V相 (   Phase V )

黑色  ( Black)

W相 (   Phase W )

极数  ( Number of poles )

28

相数  ( Number of phases )

3

额定电压 (   Rated  voltage )

VDC

48

额定转矩 (   Rated torque)

N.m

1.4

额定电流(Rated current)

A

12

额定速度 (   Rated speed )

RPM

3300

额定功率 (   Rated power )

W

485

最大转速(Maximum speed)

RPM

4500

峰值转矩 (   Peak torque )

N.m

4.2

峰值电流 (   Peak current )

A

36

线电阻 (   Line to line resistance )

ohms@20℃

0.23

线电感 (   Line to line inductance )

mH

0.165

转矩常数 (   Torque constant )

N.m/A

0.125

反电势 (   Back EMF )

Vrms/KRPM

7.6

机身长度 (   Motor length )

mm

21.2

重量 (   Weight )

g

233

电气时间常数(Electrical   time constant)

ms

0.72
